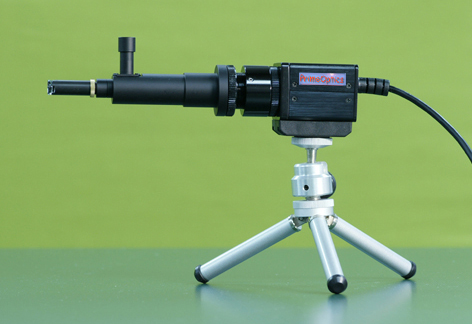

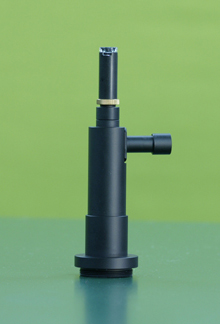

工業用内視鏡PO-HS1は円筒内面を観察するためのレンズです。
管状部品の内面や加工丸穴の欠陥検査に最適です。
特徴：
- 円筒内面の全周を近接撮影し、リング状の映像を出力
- 最小φ9.2の小径穴に対応
- 独自の光学設計と同軸落射照明により、光沢面のキズも鮮明に撮影可能

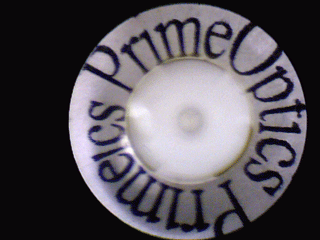

撮影画像
（白色樹脂パイプ内側φ11面、文字高さ2.4mm） （右：画像処理後）

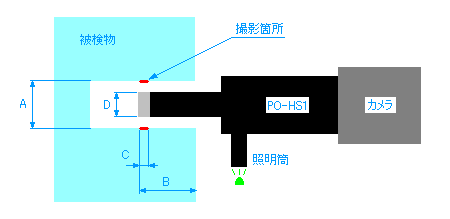

PO-HS1 設計仕様
| 撮影対象穴径 （A） | φ9.2〜φ12 |
| 撮影可能深さ （B） | 24mm（φ9.2）、38mm（φ12） |
| 撮影幅 （C） | 2mm （落射照明時 1.4mm） |
| 解像力（対象物上） | 25本/mm |
| 像側 F no. | 5.0 |
| 対物部外径 （D） | φ8.6 |
| 全長（対物部先端〜Cマウント） | 128mm |
| 対応カメラ | 1/3インチ以上、Cマウント |
＊ 各仕様は対象物や用途に応じてカスタム設計いたします。
